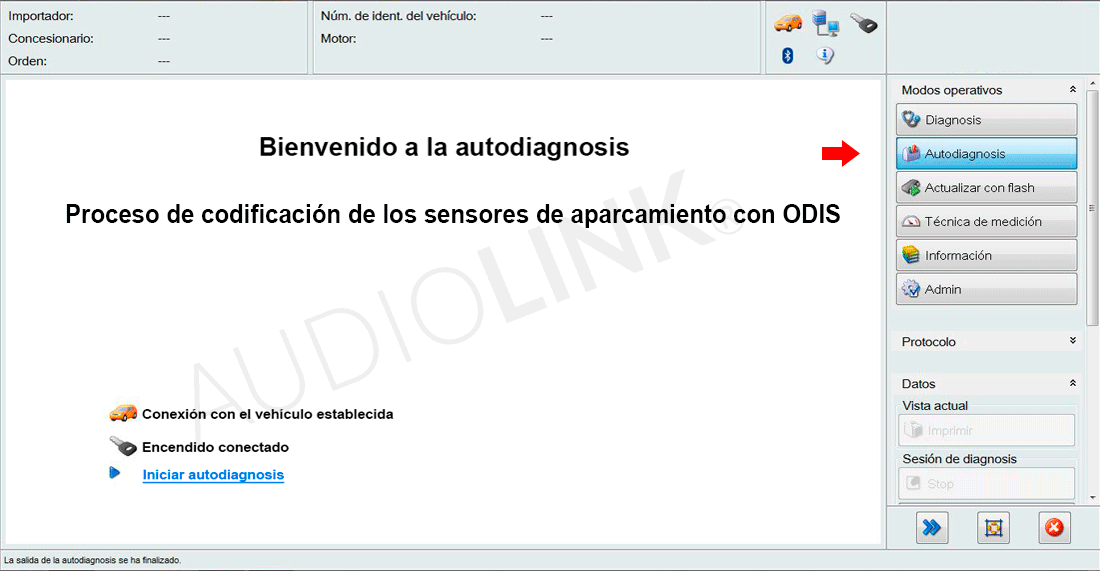

1. Dentro de ODIS, hacemos clic en la pestaña de Autodiagnosis y clicamos en Iniciar autodiagnosis.

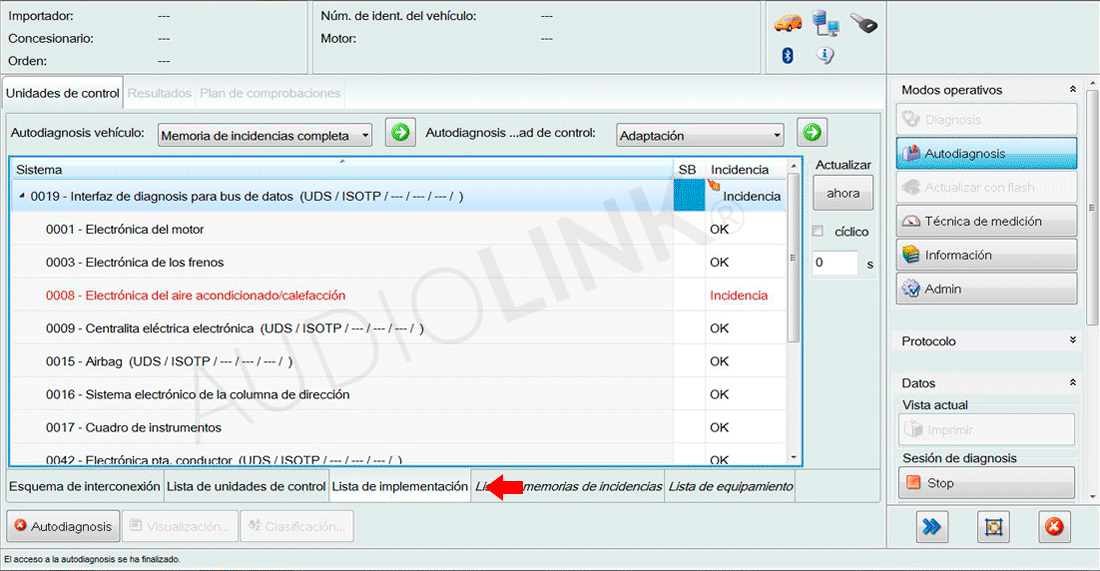

2. Vamos a la pestaña Lista de implementación y en el listado de todas las Unidades de control, buscamos y seleccionamos el parámetro “0019 - Interfaz de diagnosis para bus de datos”. Nos dirigimos al desplegable superior, seleccionamos “codificar busmaster” y pinchamos en la flecha verde.

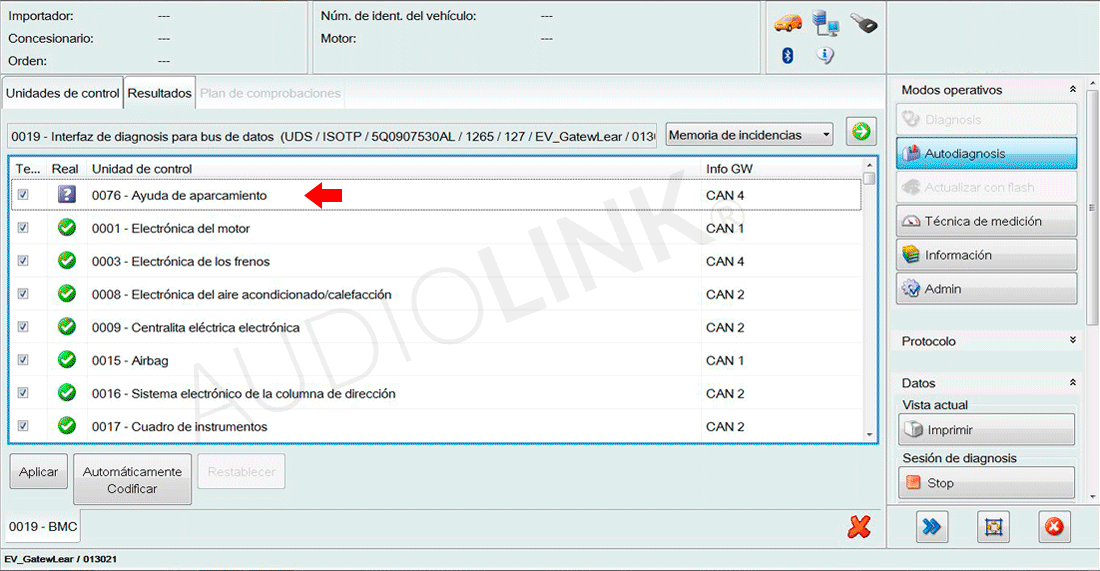

3. En este listado debemos buscar la unidad de control de aparcamiento asistido, dirección de diagnosis "0010" o "0076" (dependiendo del vehículo). Ahora, marcamos la casilla de la izquierda, hacemos clic en “aplicar” y confirmamos la codificación.

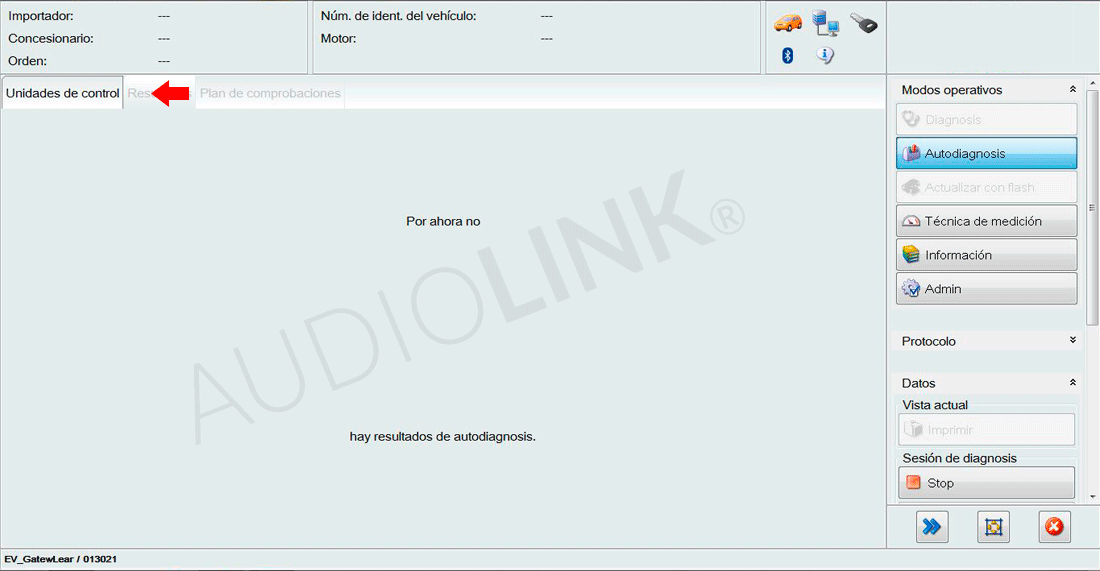

4. Después de finalizar el proceso de codificación nos muestra esta pantalla. Para continuar con el proceso, debemos volver al menú anterior, para ello, clicamos en la pestaña de Unidades de control.

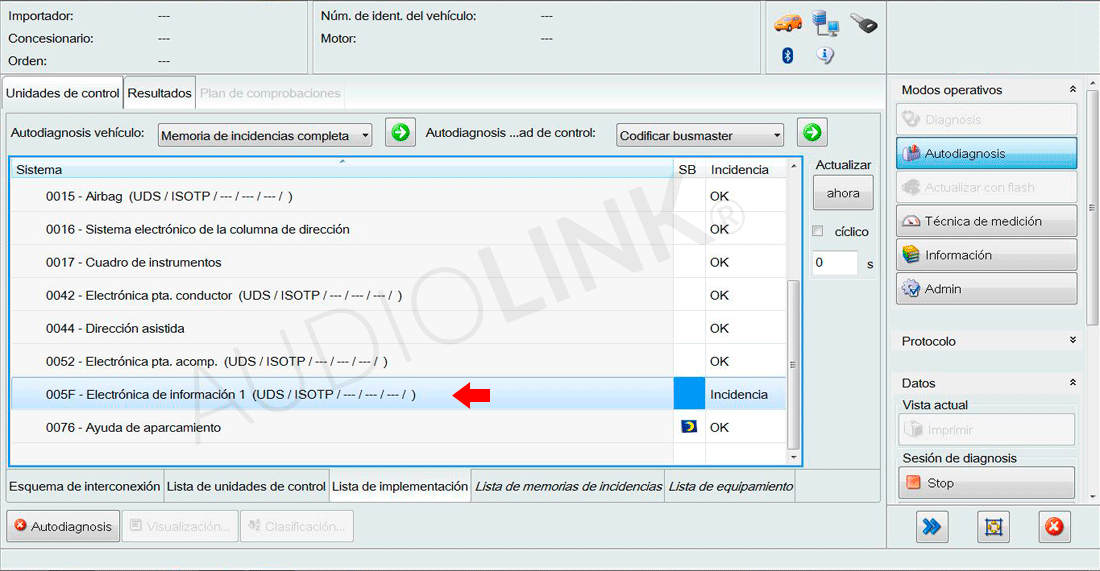

5. Buscamos y selecciamos la “005F - Electrónica de información”, nos dirigimos al desplegable superior, seleccionamos “adaptación” y pinchamos en la flecha verde.

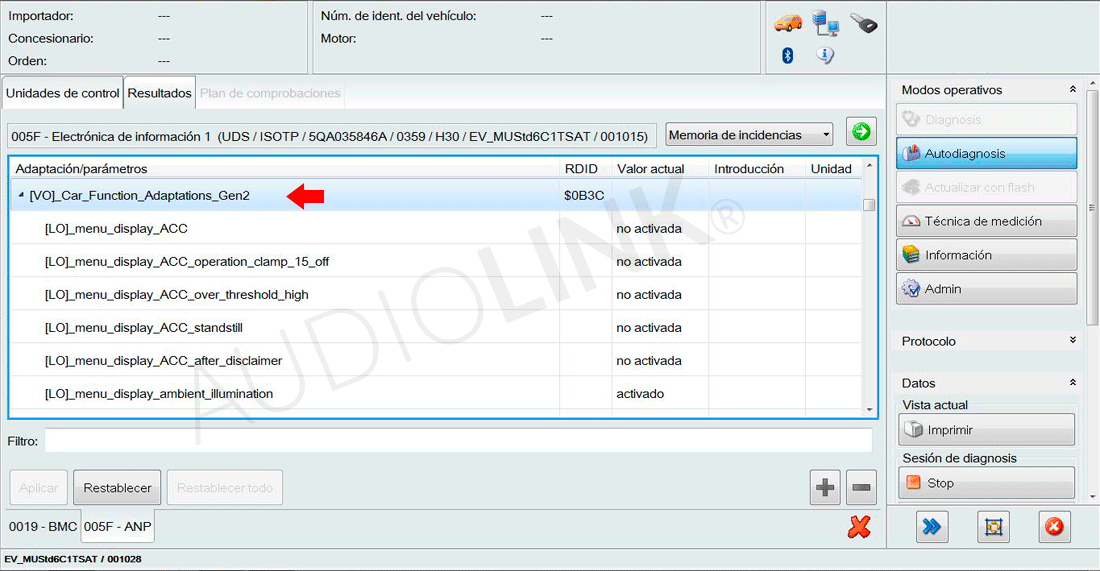

6. En este listado, buscamos y desplegamos el parámetro de “[VO]_Car_Function_Adaptations_Gen2”.

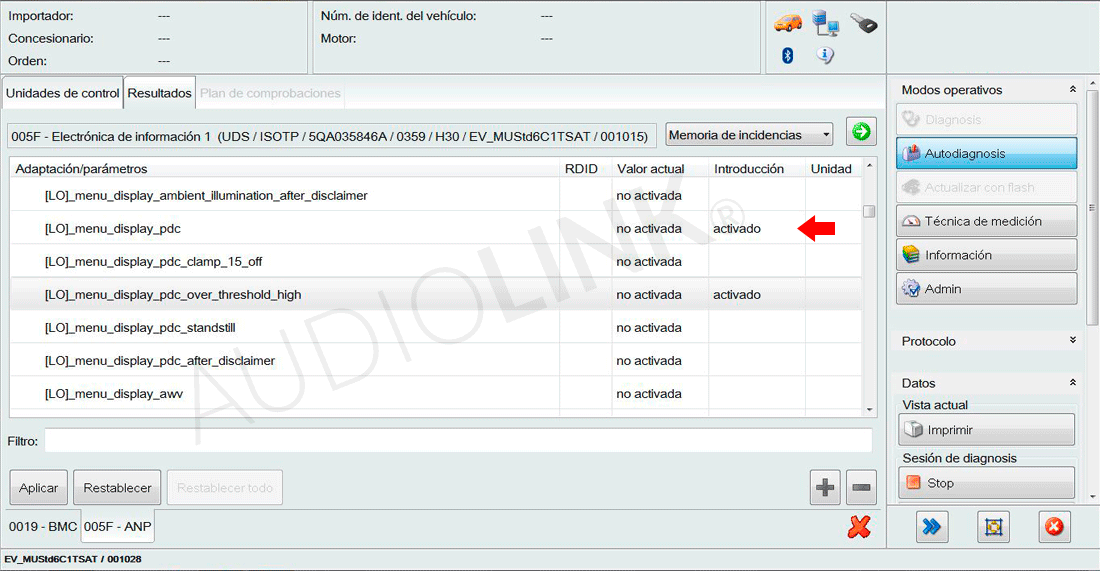

7. Dentro del listado debemos activar: “[LO]_menu_display_pdc” y “[LO]_menu_display_pdc_over_threshold_high”. Para ello, debemos clicar en la casilla Introducción y seleccionar "activado". Después de cambiar el valor, aplicamos los cambios haciendo clic en “aplicar” y confirmamos la adaptación.

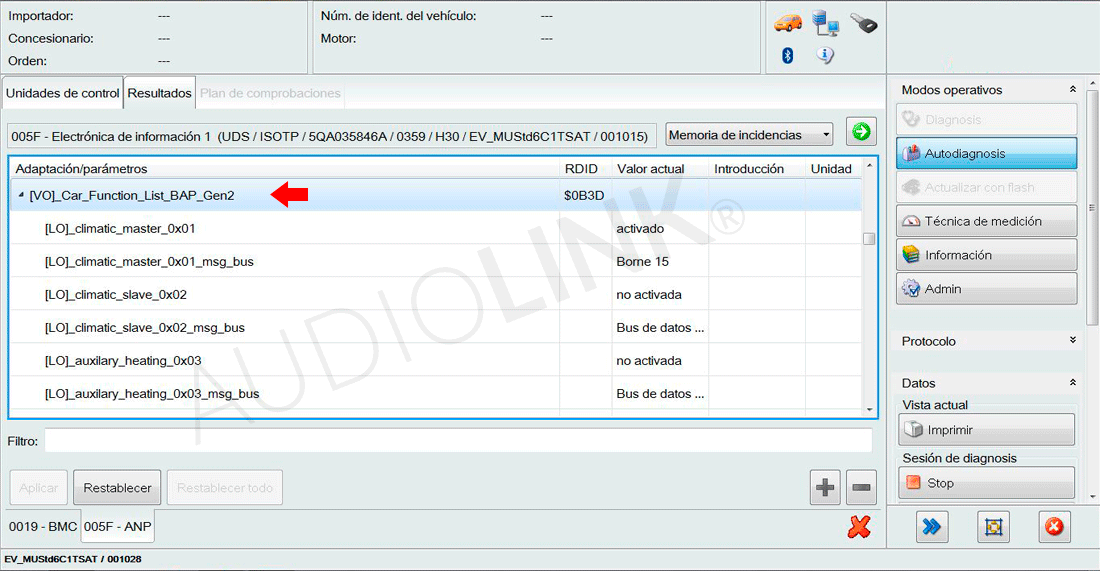

8. Tras finalizar la adaptación, aparecemos de nuevo en el listado de Resultados, buscamos el parámetro [VO]_Car_Function_List_BAP_Gen2” y lo desplegamos.

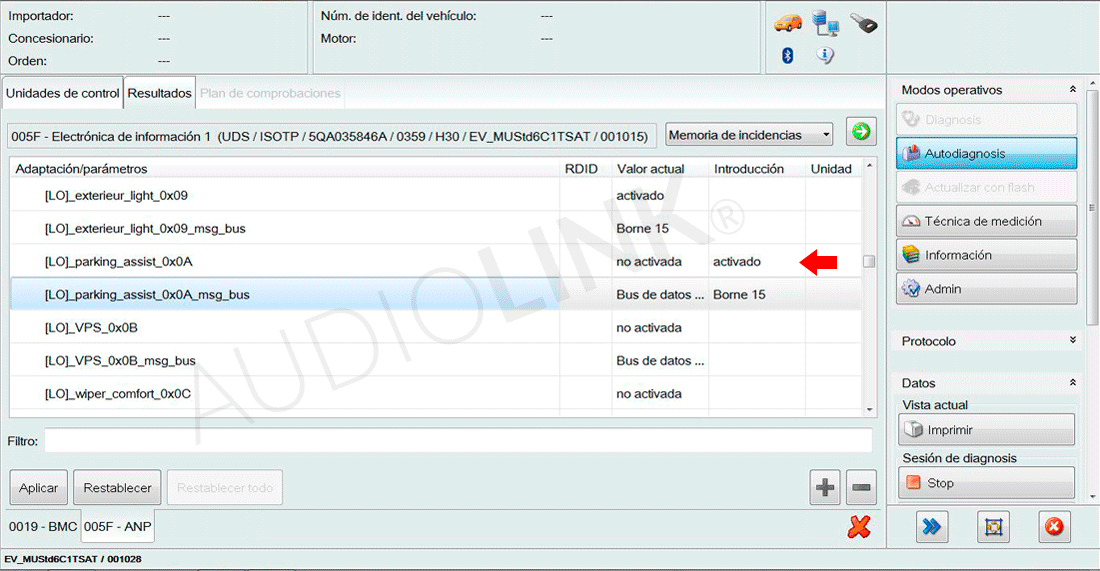

9. Ahora debemos: activar el parámetro “[LO]_parking_assist_0x0A” y cambiar el “[LO]_parking_assist_0x0A_msg_bus” a "Borne 15". Para ello, debemos clicar en la casilla de Introducción y seleccionar "activado" y "Borne 15". Después de cambiar los valores, aplicamos los cambios haciendo clic en “aplicar” y confirmamos la adaptación.

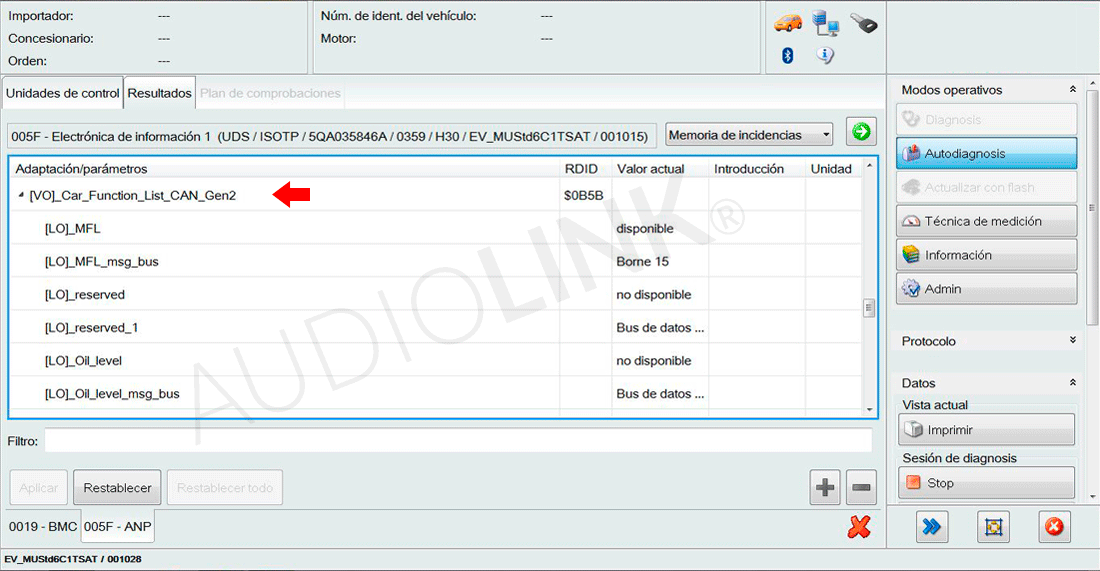

10. Tras finalizar la adaptación, aparecemos de nuevo en el listado de Resultados, buscamos el parámetro “[VO]_Car_Function_List_CAN_Gen2” y lo desplegamos.

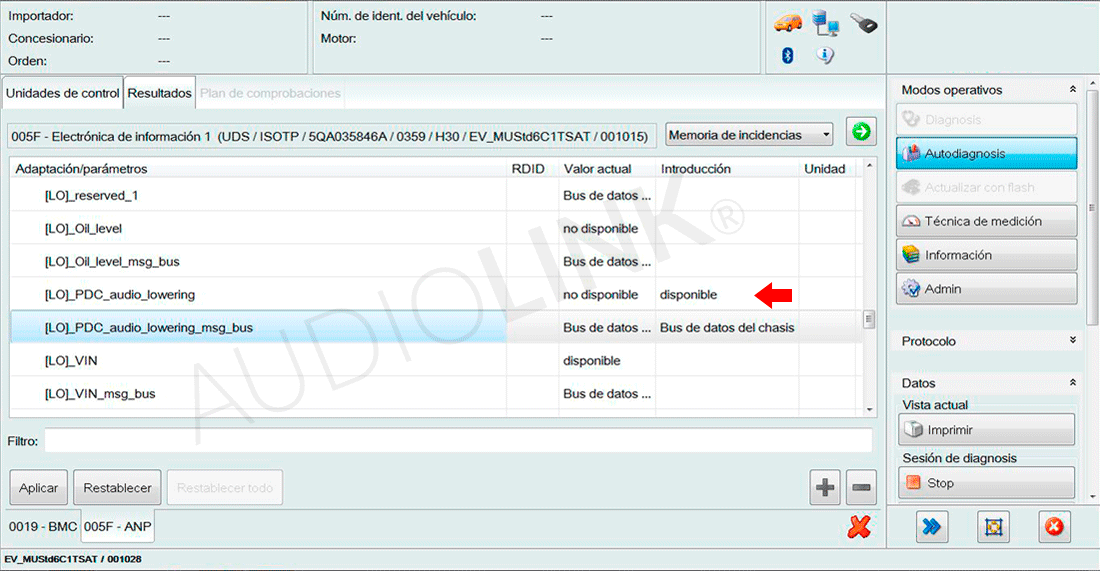

11. Ahora debemos: cambiar el parámetro “[LO]_PDC_audio_lowering” a "disponible" y el parámetro “[LO]_PDC_audio_lowering_msg_bus” a "Bus de datos del chasis". Para ello, debemos clicar en la casilla de Introducción y seleccionar "disponible" y "Bus de datos del chasis". Después de cambiar los valores, aplicamos los cambios haciendo clic en “aplicar” y confirmamos la adaptación.

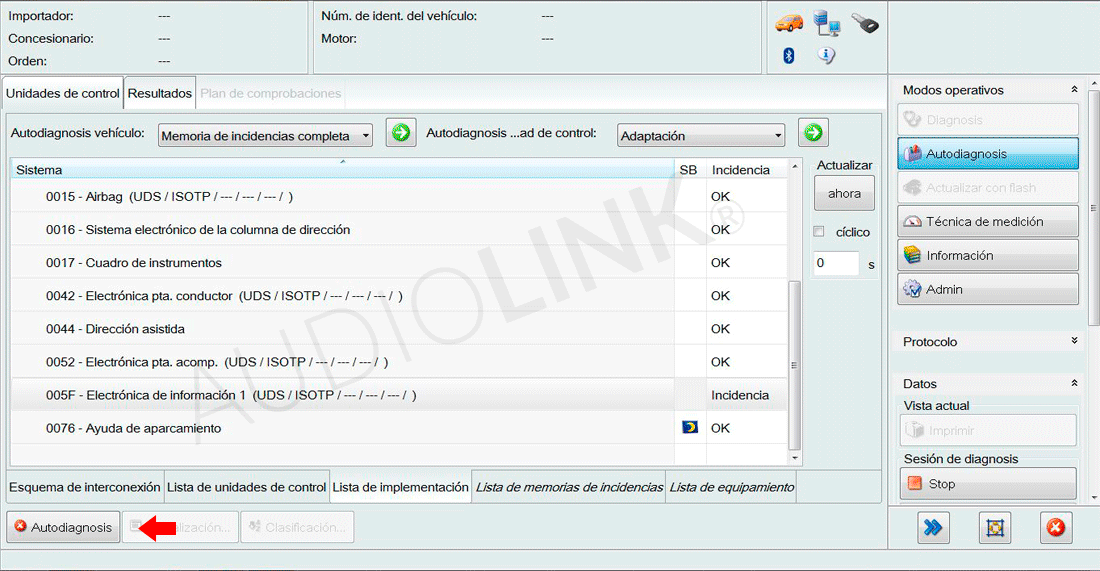

12. Una vez hemos terminado los pasos anteriores, debemos clicar en el botón indicado por la flecha número 1 y finalizar la sesión.

FIN DEL PROCESO DE CODIFICACIÓN
